一台高精度气密性检测仪，如何让汽车油箱盖的“伪装密封”瞬间现形？
一、产品概述
汽车油箱盖是安装在车辆燃油加注口上的密封部件，主要用于封闭燃油箱系统，防止燃油泄漏、燃油蒸汽挥发以及外部灰尘、水分等杂质进入油箱。虽然油箱盖体积较小，但它是汽车燃油系统中的重要组成部分，对车辆的安全性、环保性能和正常运行具有重要作用。
二、为什么汽车油箱盖需要做气密性检测？
由于油箱盖直接影响燃油系统的密封性能，因此在生产过程中通常需要进行气密性检测。测试油箱盖是否存在密封不良、裂纹、装配缺陷等问题，确保产品满足质量标准和法规要求。
| 密封防漏 | 密封作为汽车油箱盖的主要功能，其产品本身必须确保具备良好的密封性。 |
| 保障安全与耐久 | 燃油蒸气与外部空气混合，遇火源存在燃烧风险；同时，进水、进尘会污染燃油、腐蚀油路。 |
| 防止燃油蒸发 | 现代汽车普遍采用蒸发排放控制系统（EVAP）。油箱盖能够有效减少燃油蒸汽逸散，降低挥发性有机化合物（VOC）排放，满足环保法规要求。 |
| 保持油箱压力平衡 | 部分油箱盖内置压力阀或真空阀，可在一定范围内调节油箱内部压力，避免因温度变化或燃油消耗导致油箱压力异常。 |
图1：汽车油箱盖概念图
三、基础方案构思
需要对油箱盖整体进行检测，产品属于“有孔密封部件”，只需要设计夹具密封孔洞并向孔洞内充气，就能够经行检测了。
为夹具设置限位，确保重复检测精度。

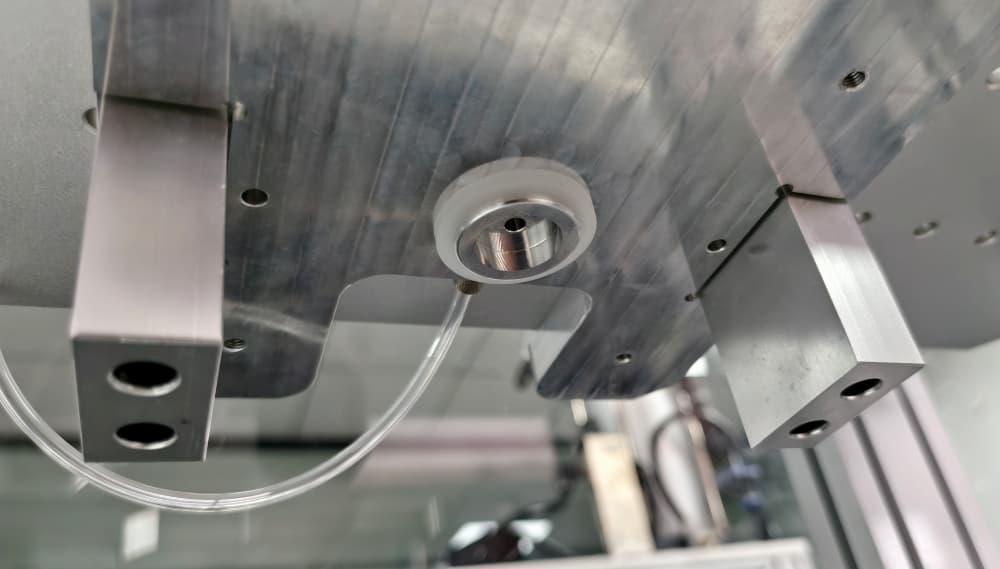

图2：用于充气密封的上部夹具
检测难点：汽车油箱盖在检测是已经是成品，夹具压合可能磨损甚至毁坏产品。
解决方法：为夹具接触位置粘贴铁氟龙，避免下压磨损产品；为夹具设置合理限位，放置过度下压损坏产品。

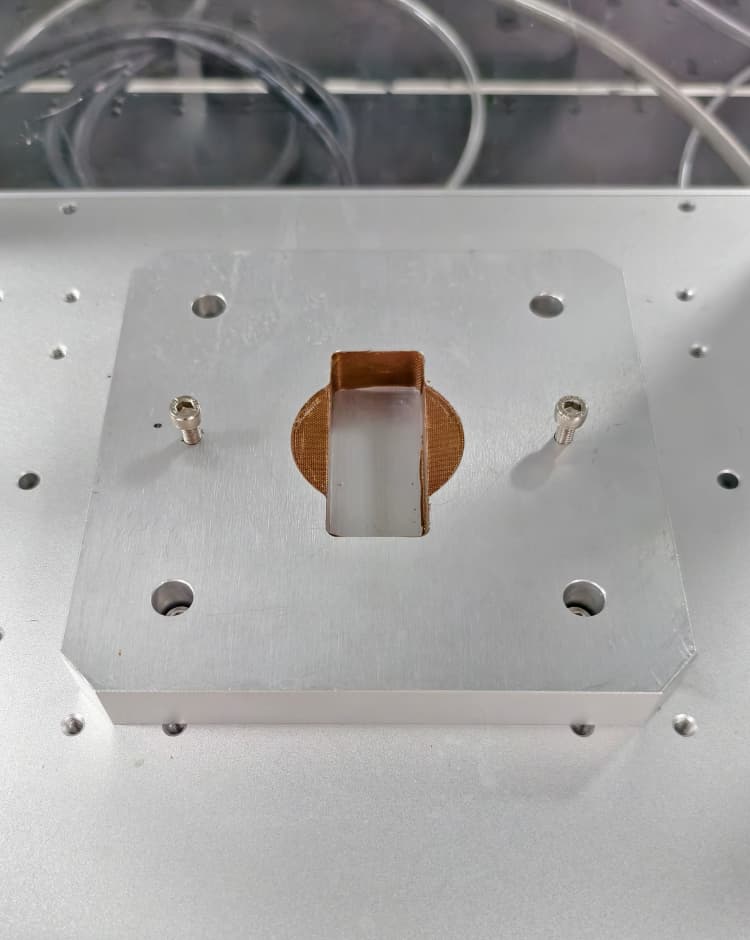

图3：放置产品的下部夹具
四、最终产品
最终根据客户需求以及产品特性，生产制造了汽车油箱盖专用气密性检测仪。该设备采用流量法检测，符合油箱盖高精度检测需求。

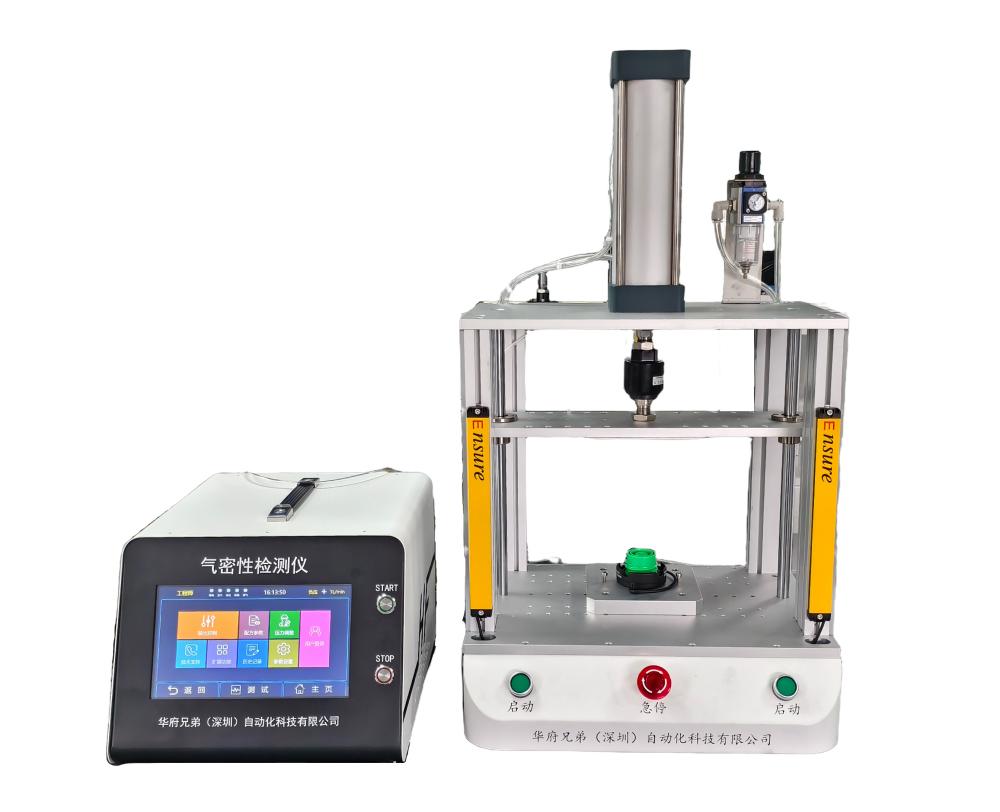

图4：华府兄弟汽车油箱盖专用气密性检测仪
五、检测流程
采用流量法检测，气体压强为负压，测试压力为-95mbar，泄漏上限为50SCCM 。

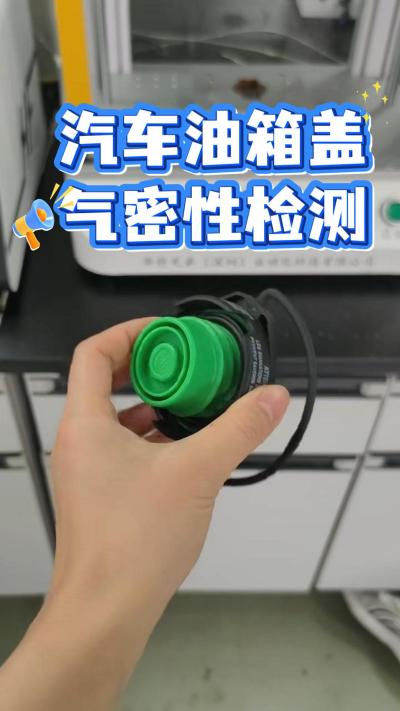

视频1：汽车油箱盖气密性测试过程
