您的电动助力车液晶码表气密性合格吗？一测便知
一、产品概述
电动助力车液晶码表是一种集速度显示、电量监测、里程统计及故障信息显示于一体的智能仪表。产品采用高亮度LCD液晶显示屏，数据清晰直观，即使在阳光下也能轻松读取。码表通过与电机控制系统实时通信，为骑行者提供准确的车辆运行信息，广泛应用于电动助力自行车（E-bike）、电动山地车及电动摩托车车等车型。
二、为什么电动助力车液晶码表需要做气密性检测？
电动助力车液晶码表之所以需要做气密检测，本质上是因为它属于户外电子密封件产品，长期面对雨水、灰尘、温差和高压冲洗环境，一旦密封失效就会直接导致功能故障甚至整车异常。
| 保护内部电子元件 | 码表内部有PCB电路板、LCD屏幕和通信接口，这些元件对水汽非常敏感。一旦进水或产生冷凝水，就可能出现屏幕花屏、数据漂移，严重时直接短路报废。 |
| 适应真实路况 | 电动助力车的使用环境比较复杂，比如雨天骑行、泥水路面等，要求码表至少达到一定的防护等级（常见IP67/IP68）。 |
| 及时发现生产缺陷 | 注塑壳体、装配公差、密封圈压缩量等都会有波动，单靠目视检查无法发现微小漏点。气密检测可以在出厂前筛掉潜在不良品，降低售后返修率，提高整车品牌可靠性。 |
| 符合行业标准 | 行业内普遍要求电动自行车显示屏达到IP67防水等级，才能保证其正常工作与运行。 |
图1：用于检测的电动助力车液晶码表
三、方案构思
电动助力车液晶码表的密封性检测，是对整个整体进行检测，包括液晶面板、链接外壳、外壳整体、主体与线束连接处等部位。需要设计对应形状的夹具，将电动助力车液晶码表整体密封起来，然后再充气检测。
由于电动助力车液晶码表在做气密性检测时已经是成品，为了防止工人在上料时线束位置随意摆放不规范，导致夹具压坏产品，为下夹具设计了一个用于摆放线束的位置。

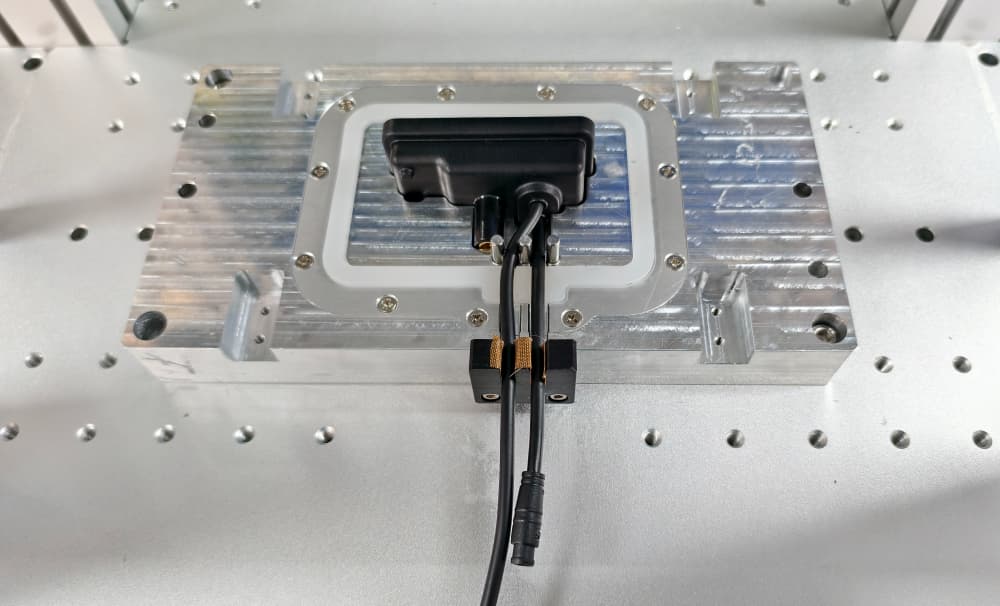

图2：电动助力车液晶码表放置在夹具上
四、最终产品
最终根据客户需求以及客户产线生产节拍，设计并生产了单通道单工位电动助力车液晶码表专用气密性检测仪。

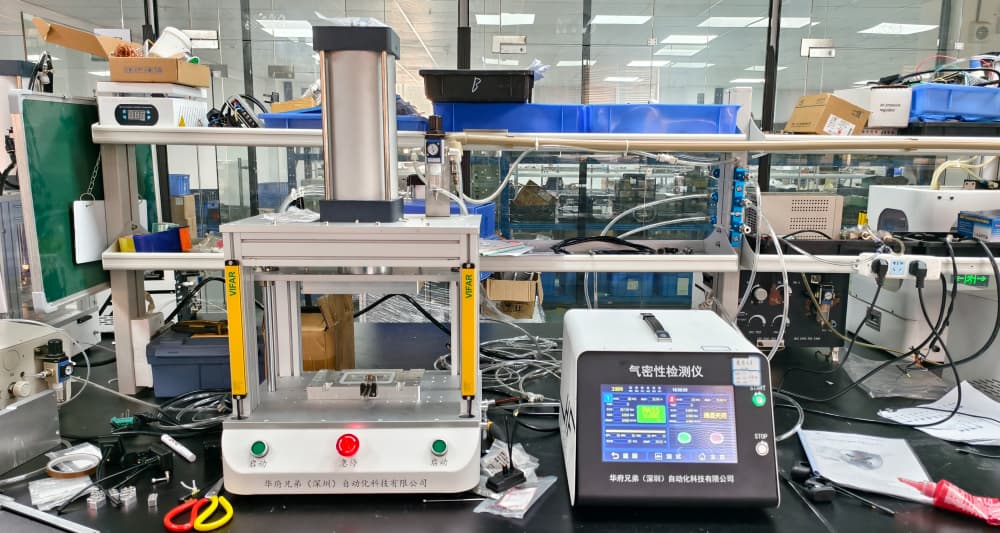

图3：电动助力车液晶码表用气密性检测仪
五、检测流程
要求检测IP67防水等级。采用直压法检测，气体压力状态为正压，检测压力设置为100kPa，泄漏上限为50Pa 。
- 1. 将产品正确放置于夹具内部，线束放入指定位置。
- 2. 双手同时按下两侧启动按钮，或按下仪器右侧的启动按钮，启动检测程序。
- 3. 上方夹具自动下压完成产品密封，随即向产品内部充入检测气体。
- 4. 检测过程依次分为充气、保压、检测和排气四个阶段。
- 5. 检测完成后，屏幕显示结果（PASS/FAIL），同时工装按钮指示灯同步亮起。不合格产品可选择触发蜂鸣器报警提示。
