工厂都没告诉你的秘密：电子连接线气密性案例展示！
一、什么是电子连接线？
电子连接线是连接电气线路的组件之一，主要是在器件与组件、组件与机柜、系统与子系统之间起电连接和信号传递的作用，并且保持系统与系统之间不发生信号失真和能量损失的变化，其品质好坏关系到系统设备整体运作的可靠性，属于主机厂商的重要配套产品。
二、为什么电子连接线需要气密性检测？
电子连接线需要气密性检测，主要是为了确保其在高可靠性、恶劣环境或特殊应用场景下能够长期稳定工作。这并非对所有连接线的要求，但对于特定领域的产品来说，却是至关重要的质量控制环节。
| 防潮与防腐蚀 | 空气中的氧气、盐分（在海洋或沿海环境）或其他工业气体（如硫化物）会腐蚀内部的金属导体、焊点和触点，导致电阻增大、信号衰减、甚至断路。 |
| 保证信号完整性 | 对于高频高速信号传输线（如用于5G、雷达、高端测试仪器），其性能依赖于精确的物理结构。湿气侵入可能改变介电材料的特性，导致阻抗变化、信号反射和损耗增加。 |
| 延长产品寿命与可靠性 | 气密性连接线能有效阻止外部有害物质的侵入，从根本上降低了因环境因素导致的早期故障率，极大地延长了产品的平均无故障时间，对于维护成本高昂或位置关键的应用（如基站、海底光缆中继器）尤为重要。 |
| 产品结构中存在密封设计 | 如果电子连接线采用 注塑包胶、胶圈密封、胶水灌封、防水端子等结构，这些工艺是否真正密封，都需要通过气密性测试来验证。 |
图1：客户提供的电子连接线样品
三、方案构思
客户需要正压、负压分开独立检测，检测工位为双工位，一次可检测两台产品。虽然工装为双工位，但是因为客户需要，仪器实际的通道数量为4通道。两个通道为正压，两个通道为负压。

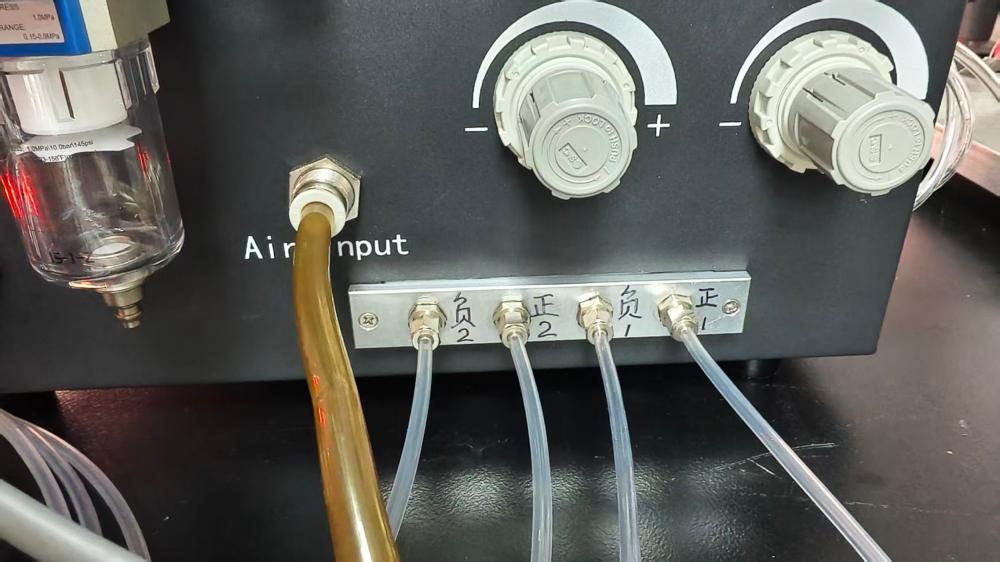

图2：仪器背部的通道接口
四、检测难点
检测位置为接头处，客户产品端子较为细小，夹具设计不当容易压弯连接线端子，造成产品损坏。
难点解决办法：华府兄弟技术人员在夹具上设计了一个小口，检测时将电子连接线接头处放入小口中。这样技术夹具下压，也不会存在压坏端子的风险，也能检测端子处的气密性。
图3：工装上的夹具
五、最终产品
最终根据客户需求，生产出了可以分别进行正压、负压气密性检测的双工位多功能一体机。 图中展示为定制工装与仪器，仪器为 华府兄弟多功能气密性检测仪 ，检测精度高、检测速度快、检测范围广，满足客户的不同需求。

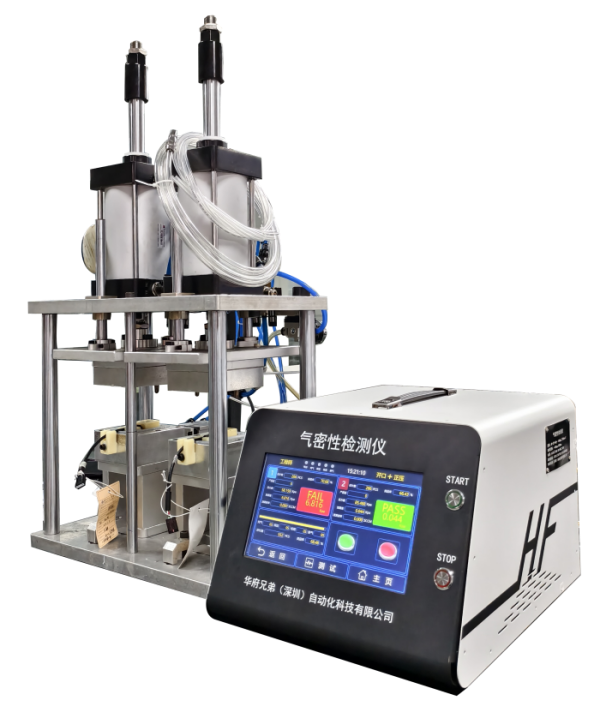

图4：电子连接线用多功能气密性检测仪与工装夹具

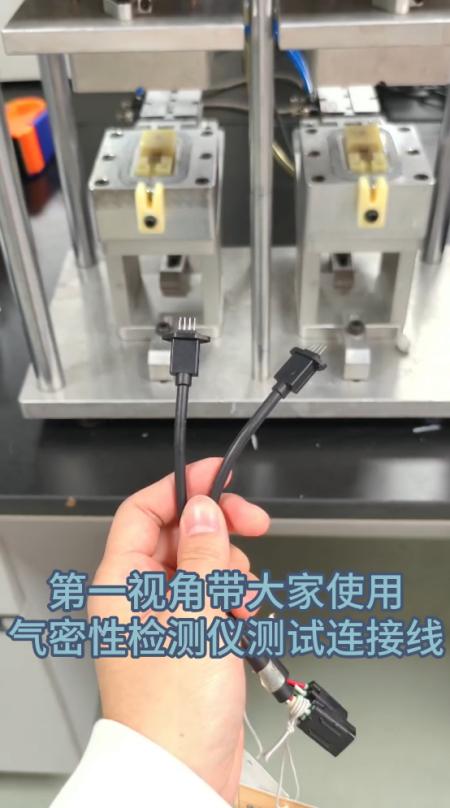

六、检测过程演示
视频中检测采用的是正压法，需要用哪种检测方法，就将通道连接的气管接入工装对应的位置即可，下面视频将展示电子连接线气密性检测流程：
七、结语
通过本次电子连接线气密性检测案例设计，华府兄弟又精进了在电子线束领域的产品气密性检测能力。未来，华府兄弟将持续提升产品质量，提高售后服务，做出质量、服务、售后包客户满意的气密性检测仪。
