选对气密性检测方案，汽车后视镜转向灯良率直接拉升
一、产品概述
汽车后视镜转向灯集成于车辆外后视镜上，用于在转向或变道时向周围交通参与者发出清晰的方向指示。该类灯具通常采用 LED 光源，具有响应快、亮度高、寿命长等特点。现代设计将其与后视镜外壳流线型融合，兼顾空气动力学与视觉美观，是汽车安全与外观设计中不可或缺的重要部件。
二、为什么汽车后视镜转向灯需要做气密性检测？
由于长期暴露在雨水、灰尘、高低温及洗车等复杂环境中，为确保在各类场景下汽车后视镜转向灯能够正常工作，产品结构必须具备较高密封性，因此必须通过严格的气密性（防水防尘）测试。
| 防止内部起雾进水 | 转向灯内部若渗入水汽，在温差变化下会凝结在灯罩内壁，长期积水可能导致电路短路、LED灯珠腐蚀、驱动器损坏，造成功能失效。 |
| 维持光学性能稳定 | 水汽或灰尘附着在反光碗或LED透镜上，导致光线散射、亮度降低，严重影响转向信号的识别度，埋下安全隐患。 |
| 严苛的工作环境 | 汽车后视镜转向灯在实际使用中位于车身外部，在高压水洗/暴雨以及昼夜温差等环境下。若密封不良，水汽和杂质极易从壳体接缝处渗入，导致内部受潮。 |
| 满足行业质量标准 | 汽车出厂有着严格的质量标准要求，包括防水防尘等级。作为汽车配件的一部分，也必须达到相应的要求。 |
图1：汽车后视镜转向灯检测样品
三、基础方案构思
由于汽车后视镜转向灯严格的密封性，需要对整个产品进行密封测试。
检测难点：汽车后视镜转向灯形状崎岖，不好做适应包裹的仿形夹具。
解决方法：汽车后视镜转向灯形除了一个接线口外，其余部分在密封性合格的情况下都是密闭的，因此不需要设计包裹型的夹具，直接对接线口处充气即可。

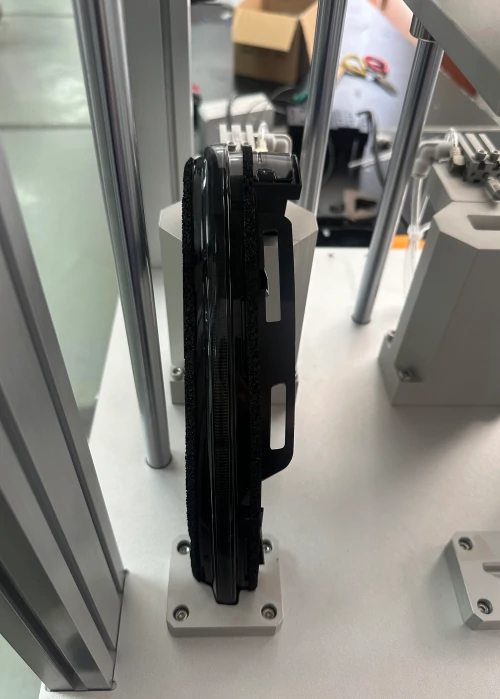

图2：后视镜转向灯放置于夹具上
方案优化：原本下方夹具设计为封闭式固定形，不利于快速上料，因此重新设计成开放式，方便产品快速取放。并在产品接触位置粘贴了铁氟龙，保证夹具下压夹紧时不伤到产品。

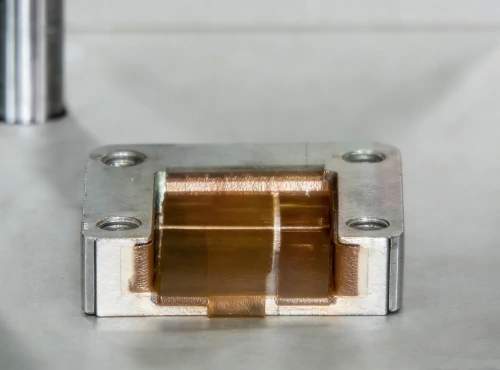

图3：优化后的下方夹具
四、最终产品
最终根据客户产线生产需求，设计了四工位四通道的后视镜转向灯气密性检测仪，可实现多工位同步检测，满足客户连续、高效的检测需求。

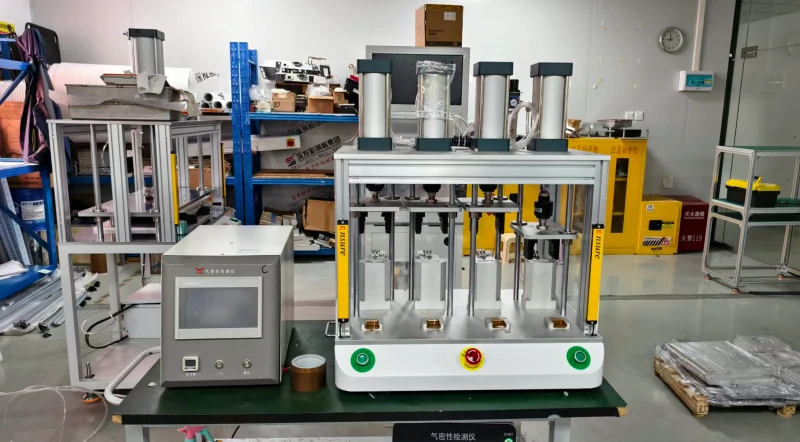

图4：华府兄弟后视镜转向灯气密性检测仪
五、检测流程
采用正压法检测，测试压力为150kPa，泄漏上限为100Pa 。
- 1. 将待测产品正确放置于工装的指定检测工位中。
- 2. 双手同时按下两侧启动按钮，或按下仪器下方的启动按钮，激活检测程序。
- 3. 夹具同步向下压合，保证接口处密封不漏气，并开始向产品内部充入测试气体。
- 4. 系统自动执行完整检测程序，依次包含充气、稳压、检测及排气四个阶段。
- 5. 检测完成后，设备屏幕显示测试结果：合格显示为 PASS，不合格显示为 FAIL。同时，工装按钮指示灯状态与检测结果同步，对不合格产品可启用蜂鸣器报警提示。
