很多工厂都忽视了！汽车灯组配件生产中的密封性质量隐患
一、产品概述
汽车灯组配件是指组成汽车照明系统的各种零部件和组件，这些部件共同构成完整的汽车灯具，用于实现照明、信号提示和安全警示等功能。汽车灯组通常由多个结构件、光学件和电子件组成。
二、为什么汽车灯组配件需要做气密性检测？
主要是为了确保灯具在实际使用环境中具备良好的密封性能、防水能力和长期可靠性。如果灯组密封不良，水分、灰尘或空气进入灯具内部，会直接影响灯具的使用寿命和行车安全。
| 防止灯具进水 | 汽车经常暴露在雨水、洗车水或潮湿环境中。如果灯组配件密封不良，水分可能通过接缝或接口进入灯具内部。 |
| 防止灯具起雾 | 如果灯组内部存在微小泄漏，外界湿气进入后，在温差变化时容易形成水雾或水珠，从而影响车辆照明效果。 |
| 提升产品品质 | 在生产过程中使用气密性检测仪对汽车灯组配件进行检测，能够及时发现密封缺陷， 减少不良品流出，进一步提升品牌质量口碑 |
| 保障行车安全 | 在夜间行驶、雨雾天气或复杂道路环境下，由于密封不良引起的起雾、电路短路等问题，可能增加交通安全风险。 |
图1：客户提供的汽车灯组配件样品
三、基础方案构思
本次汽车灯组配件要求整体检测，测试整个零件的气密性是否合格。

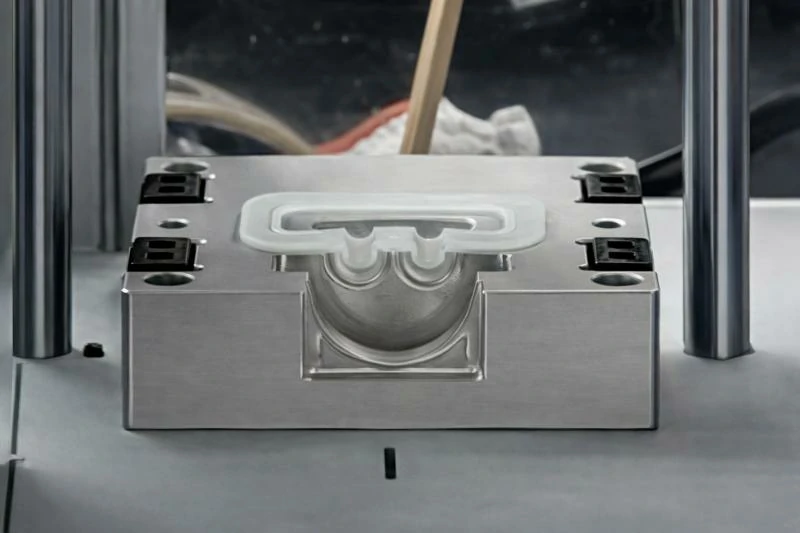

因为产品本身是个有孔密封容器，最初工装设计为竖直放置产品，仅对开口处经行密封，再向有孔处注入充气。
图2：最初设计的工装夹具

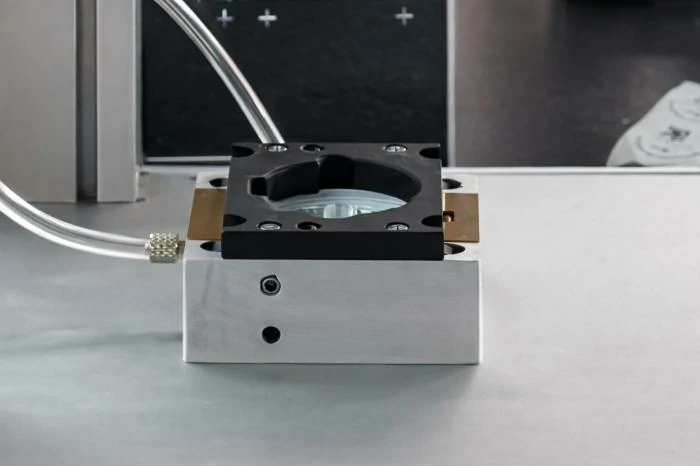

为保证检测精度，后续工装修改为平放产品，将整个产品进行密封，再对有孔处注入检测气体确保产品检测时夹具空间内密封完整性不受其它因素影响。
图3：优化后的工装夹具
四、最终产品

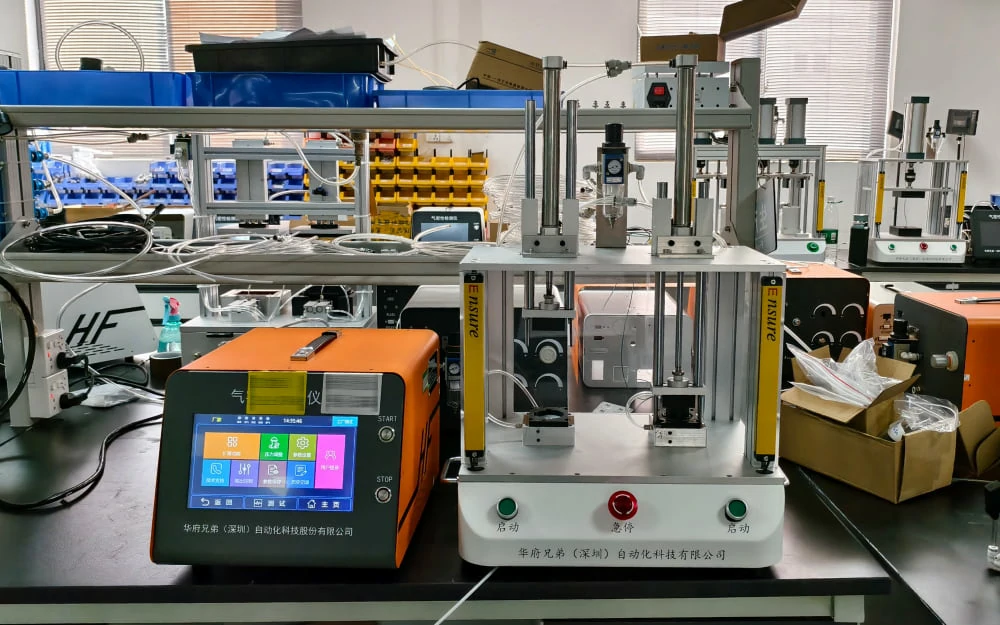

最终根据客户产线生产需求，制作出双通道双工位的汽车灯组配件专用气密性检测仪，匹配客户产线生产节拍。工装夹具所连接到的检测仪器为 华府兄弟多通道气密性检测仪 ，可根据用户需求定制通道数量。
图4：华府兄弟汽车灯组配件气密性检测仪
五、检测流程
采用正压法检测，测试压力为10kPa，泄漏上限为正负50Pa 。
- 1. 将待测产品放入工装对应的检测工位，确保放置到位。
- 2. 双手同时按下工装按钮台两侧的启动按钮，或按下设备右侧的启动键，启动检测程序。
- 3. 夹具自动向下压合，对产品整体进行密封，同时从孔洞处充入检测气体。
- 4. 系统自动运行完整检测流程，依次完成充气、稳压、检测和排气四个步骤。
- 5. 检测结束后，设备屏幕会显示测试结果：合格显示 PASS，不合格显示 FAIL。同时工装按钮指示灯会同步显示检测状态，对不合格产品还可触发蜂鸣器进行报警提示。
